ews村田电容命名规则
村田简介
村田总部位于日本，公司于1944年10月创业，1950年12月正式改名为村田制作所。村田昭主力商品是陶瓷电容器，高居世界首位。其他具领导地位的零件产品计有陶瓷滤波器，高频零件，感应器等。
关于村田
村田制作所是全球领先的电子元器件制造商。公司是一家使用性能优异电子原料，设计、制造最先进的电子元器件及多功能高密度模块的企业。不仅是手机、家电，汽车相关的应用、能源管理系统、医疗保健器材等，都有村田公司的身影。
关于村田中国
村田自1973年在中国香港成立第一家销售公司起，至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地，近距离为客户提供及时有效的服务和技术支持。
村田电容的命名规则
| 一般用片状多层陶瓷电容器 | |||||
| （品名） GR M 18 8 B1 1H 102 K AO1 D | |||||
| ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ | |||||
| ①型号 ②系列 | |||||
| 型号 | 代号 | 系列 | |||
| GJ | M | 高频型HiQ型1005 (单位: mm) I 0402 (单位:荚寸)最大尺寸 | |||
| GM | A | 结合用上&下电极型 | |||
| D | 结合/金锡焊接用产品 | ||||
| GQ | M |
高频型HiQ型1608 (单位: mm) 1 0603 (单位:英寸)最小尺寸 |
|||
| GR | 3 |
高效静电容量& 高容许纹波电流 |
|||
| J | 树脂外部电极型 | ||||
| M | 一般用产品 | ||||
| KR | 3 |
金属端子型高效静电容量& 高容许纹波电流 |
|||
| M | 金属端子型 | ||||
| LL | A | 8-端子低ESL型 | |||
| L | 长宽逆转低ESL型 | ||||
| M | 10端子低ESL型 | ||||
| R | ESR控制低ESL型 | ||||
| ③电容尺寸（长x宽） | ④高度尺寸（T）(KR系列除外) | |||||||
| 代号 | 电容尺寸（长x宽） | 尺寸代号（单位：英寸） | 代号 | 尺寸（T) | ||||
| 2 | 0.4X0.2mm | 1005 | 2 | 0.2mm | ||||
| 3 | 0.6X0.3mm | O201 | 3 | 0.3mm | ||||
| 5 | 0.5X0.5mm | O202 | 4 | 0.4mm | ||||
| 8 | 0.8x0.8mm | O303 | 5 | 0.5mm | ||||
| 0D | 0.38x0.38mm | O15O15 | 6 | 0.6mm | ||||
| 15 | 1.0x0.5mm | O4O2 | 7 | 0.7mm | ||||
| 18 | 1.6x0.8mm | O6O3 | 8 | 0.8mm | ||||
| 1U | 0.6x1.0mm | O24O4 | 9 | 0.85mm | ||||
| 21 | 2.0x1.25mm | O8O5 | A | 1.Omm | ||||
| 22 | 2.8x2.8mm | 1111 | B | 1.25mm | ||||
| 31 | 3.2x1.6mm | 12O6 | C | 1.6mm | ||||
| 32 | 3.2x2.5mm | 121O | D | 2.Omm | ||||
| 42 | 45x2.0mm | 18O8 | E | 2.5mm | ||||
| 43 | 4.5x3.2mm | 1812 | M | 1.15mm | ||||
| 55 | 5.7x5.0mm | 222O | Q | 1.5mm | ||||
| S | 2.8mm | |||||||
| X | 按照个别尺寸规格定制 | |||||||
| E | 1.8mm | |||||||
| F | 1.9mm | |||||||
| K | 2.7mm | |||||||
| L | 2.8mm | |||||||
| Q | 3.7mm | |||||||
| T | 4.8mm | |||||||
| W | 6.4mm | |||||||

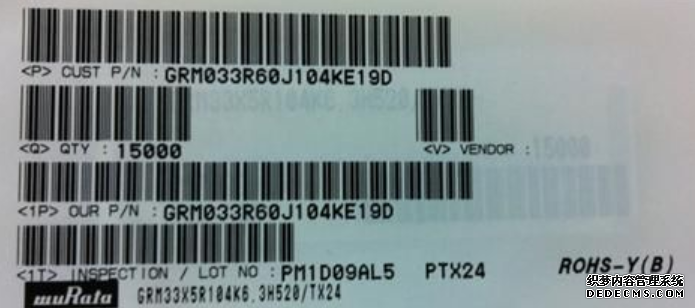

村田标签一般由村田LOGO、新旧品名、包装数量、批号(即生产日期)、环保标识、产地(北京村田封装的产品有时有,有时无产地)批号即为LOT NO : ,
后面的一串字母和数字,这些字母和数字构成了产品的生产日期.如图所示产品批号为: LOT NO : PM1D09ALPM ----表示产地北京(在中国大陆一般有二个
封装工厂, 北京和无锡,分别用PM和WG表示)1 ----表示年份2011年(由0-9阿拉伯数字表示, 10年循环)
D ----表示月份12月(由1-9阿拉伯数字表示,遇到(O)10月; ( N)11月; (D) 12月时分别用英文中月份的第一个字母来表示,即大写D09 -----日期09日(由1-31阿拉伯数字
表示,遇到2月份时留意下日期是否正确)
AL5 ----表示村田质检号
品名表示法：GRM155R71C104KA88D
GRM:是村田电容最常用的系列，镀锡电极品。
15：尺寸（长*宽）一般用代号0402来表示，1.0*0.5mm，像其他常用的尺寸代号还有03—0201,15—0402,18—0603,21—0805,31— 1206,32—1210......
5：高度，也可以说厚度，0.5mm
R7：材质X7R，温度范围：-55至125℃，常用的还有5C—COG(也叫NPO）温度范围：25至125℃，R6—X5R温度范围：-55至 85℃
1C:额定电压16V,常用的还有0J—6.3V，1A—10V,1E—25V,1H—50V,0G— 4V,2A—100V......
104:容量100nF。容量的单位有：皮法（pF）纳法（nF）微法（uF）1000pF=1nF,1000nF=1uF,静电的容量由3位字母数字表示，第一位和第二位为有效数字，
第三位数字表示有效数字后0的个 数，例：100=10PF,103=10000PF,473=47000pF.有小数点时用 R来表示，这个时候所有数字都是有效数字。
例：R50=0.5pF,1R0=1.0pF.
K:精度（允许偏差）±10%，B—±0.1pF,C—±0.25pF,J—±5%，K—±10%，M —±20%
A88：个别规格代码，由3个数字表示。
D：包装。D/E/W都是180mm纸带，还有L是180mm压纹带等
GRM:是村田电容最常用的系列，镀锡电极品。
15：尺寸（长*宽）一般用代号0402来表示，1.0*0.5mm，像其他常用的尺寸代号还有03—0201,15—0402,18—0603,21—0805,31— 1206,32—1210......
5：高度，也可以说厚度，0.5mm
R7：材质X7R，温度范围：-55至125℃，常用的还有5C—COG(也叫NPO）温度范围：25至125℃，R6—X5R温度范围：-55至 85℃
1C:额定电压16V,常用的还有0J—6.3V，1A—10V,1E—25V,1H—50V,0G— 4V,2A—100V......
104:容量100nF。容量的单位有：皮法（pF）纳法（nF）微法（uF）1000pF=1nF,1000nF=1uF,静电的容量由3位字母数字表示，第一位和第二位为有效数字，
第三位数字表示有效数字后0的个 数，例：100=10PF,103=10000PF,473=47000pF.有小数点时用 R来表示，这个时候所有数字都是有效数字。
例：R50=0.5pF,1R0=1.0pF.
K:精度（允许偏差）±10%，B—±0.1pF,C—±0.25pF,J—±5%，K—±10%，M —±20%
A88：个别规格代码，由3个数字表示。
D：包装。D/E/W都是180mm纸带，还有L是180mm压纹带等
