晶振在MP3/MP4上的应用

晶振是MP3/MP4播放器电路中的重要元器件之一，如果晶振损坏，MP3/MP4就无法开机，无法启动。那么，什么是晶振，晶振在MP3/MP4中所起的作用是什么，晶振出故障后，会出现什么情况，如何来检修呢？

晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成的，主要为电路提供频率基准。这种晶体有一个很重要的特性，如果给它通电，它就会产生机械振荡；反之，如果给它机械力，它又会产生电，这种特性叫机电效应。晶振有一个很重要的特点，即振荡频率与它们的形状、材料、切割方向等密切相关。由于石英晶体化学性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，几何尺寸可以做得很精密，因此，其谐振频率也很准确。例如：10 MHz 的振荡器，频率在一日之内的变化一般不大于 0.1 Hz。因此，完全可以将晶体振荡器视为恒定的基准频率源(石英表、电子表中都是利用石英晶体来做计时的基准频率)。

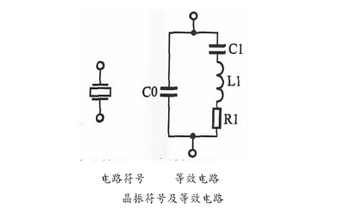

晶振在电路中用“X”、“XAL”“Y”或者“Z”字母来表示，如上图所示。晶振通常分成有源晶振和无源晶振两大类。无源晶振需要芯片内部有振 荡器，并且晶振的信号电压根据起振电路而定，允许不同的电压，但无源晶振通常信号质量和精度较差，需要精确匹配外围电路(电感、电容、电阻等)，如需更换晶振，要同时更换外围电路。有源晶振不需要芯片内部振荡器，可以提供高精度的频率基准，信号质量也较无源晶振要好。

每种芯片的手册上都会提供外部晶振输入的标准电路，会标明芯片的最高频率等参数，在设计电路时要掌握这些数据。与计算机用 CPU 不同，单片机现在所能接收的晶振频率相对较低，但对于一般控制电路来说足够了。
