ewsmurata代理细数电容的14种作用
电容有什么作用？作为murata代理列举了下面14种作用：
1、耦合电容，在电路中可以起到通交流隔直流的作用。
1、耦合电容，在电路中可以起到通交流隔直流的作用。
2、滤波电容，是在各种滤波器电路中屏蔽一个范围内频段信号的。
3、定时电容，在需要进行时间控制的电路中可以起到时间函数的电容器。
4、高频消振电容，就是消除在音频负反馈放大器消振高频自激时放大器可能出现的高频啸叫。
5、分频电容，是指在扬声器电路中让各自频段的扬声器模块都在各自频段稳定工作的电容器。
6、旁路电容，是在旁路电路中去除某一频段段信号的电容器。
7、中和电容，是在高频放大器中消除自激的电容器。
8、退耦电容，就是清除放大电流电压的多级放大器间产生的有害低频交连。
9、积分电容，积分电容可以在有电势场扫描的同步分离电路中取出场同步信号的作用。
10、补偿电容，补偿电容器可以在电路中提高放音信号中的低频信号。
11、自举电容，是指在一定的电路中使用这种电容可以用正反馈的方式来较小幅度提升信号的正半周幅度。
12、谐振电容，是在LC谐振电路中所需要使用的电容器。
13、微分电容，在微分电路中使用这种电容器用以从各个频段的信号分离并获得尖顶脉冲触发信号。
14、负载电容，通常与石英晶体谐振器一起决定负载谐振频率的有效外界电容。
其中旁路电容和去耦电容较常用，小编也说说他们两个的区别：
其中旁路电容和去耦电容较常用，小编也说说他们两个的区别：
murata去耦：去除在器件切换时从高频器件进入到配电网络中的RF能量。murata去耦电容还可以为器件提供局部化的DC电压源，它在减少跨板浪涌电流方面特别有用。
murata旁路：从元件或电缆中转移出不想要的共模RF能量。这主要是通过产生AC旁路消除无意的能量进入敏感的部分，另外还可以提供基带滤波功能(带宽受限)。
我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容;二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路;三是防止电源携带的噪声对电路构成干扰。

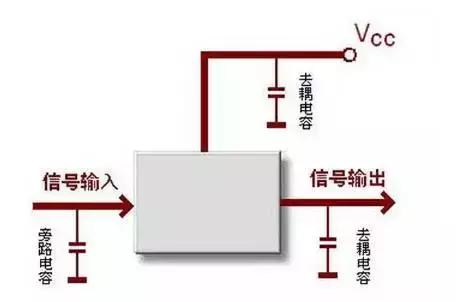

在电子电路中，murata去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。对于同一个电路来说，旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而murata去耦电容也称退耦电容，是把输出信号的干扰作为滤除对象。
在电子电路中，murata去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。对于同一个电路来说，旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而murata去耦电容也称退耦电容，是把输出信号的干扰作为滤除对象。
从电路来说，总是存在驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻(特别是芯片管脚上的电感，会产生反弹)，这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是耦合。
murata去耦电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
murata旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。murata高频旁路电容一般比较小，根据谐振频率一般是0.1u，0.01u等，而去耦合电容一般比较大，是10u或者更大，依据电路中分布参数，以及驱动电流的变化大小来确定。
murata去耦和murata旁路都可以看作滤波。去耦电容相当于电池，避免由于电流的突变而使电压下降，相当于滤纹波。具体容值可以根据电流的大小、期望的纹波大小、作用时间的大小来计算。去耦电容一般都很大，对更高频率的噪声，基本无效。旁路电容就是针对高频来的，也就是利用了电容的频率阻抗特性。murata电容一般都可以看成一个RLC串联模型。在某个频率，会发生谐振，此时电容的阻抗就等于其ESR。如果看murata电容的频率阻抗曲线图，就会发现一般都是一个V形的曲线。具体曲线与电容的介质有关，所以选择旁路电容还要考虑电容的介质，一个比较保险的方法就是多并几个电容。
